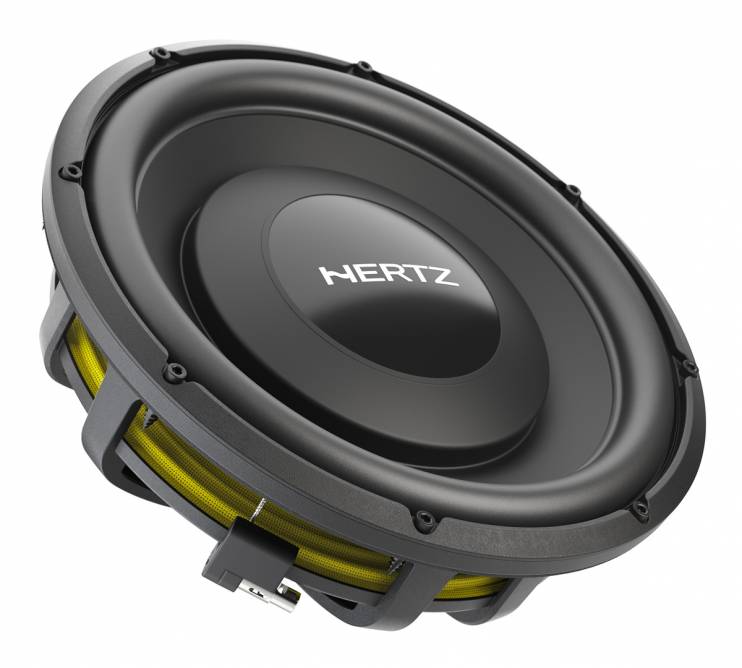

Hertz MPS 300 S4

300 мм (12”) сабвуфер с малой монтажной глубиной. 4-Омная звуковая катушка, мощность 1000/500 Вт – пиковая и продолжительная, рекомендованный объем корпуса закрытого типа – 22,7 л, фазоинвертор - 26,9 л.
Оптимизированы для работы в сверхкомпактных корпусах типа «закрытый ящик», с объемом всего от 22,7 литров для 12-дюймовых моделей MPS 300. Особенности конструкции позволяют размещение сабвуферов MPS вплотную к задней внутренней стенке корпуса для уменьшения его глубины. При своей невероятно малой установочной глубине новые сабвуферы MPS обладают удивительно высокой эффективностью благодаря впечатляющему запасу хода.

Амплитуда колебаний подвижной системы X max составляет 16,8 мм — это даже на 20% выше, чем у многих динамиков аналогичного размера с традиционной конструкцией!

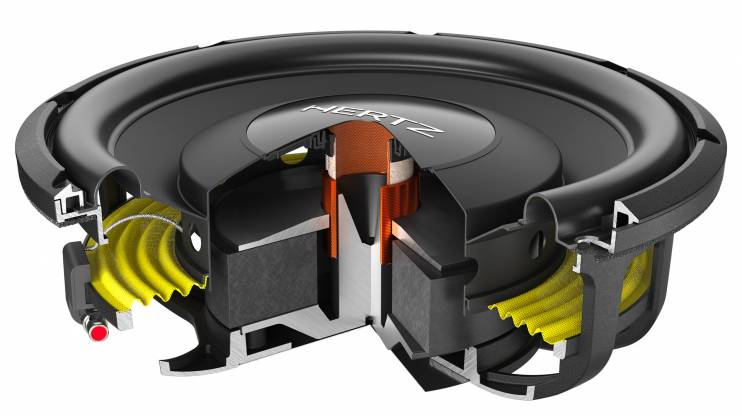

Центрирующая шайба в конструкции сабвуферов Mille PRO Shallow имеет увеличенный диаметр и крепится не к звуковой катушке, а непосредственно к цилиндрическому основанию диффузора. Таким образом, она расположена не над магнитной системой как обычно, а вокруг нее. Такая компоновка позволила максимально увеличить линейный ход диффузора при минимальных общих габаритах конструкции.

Конструкция магнитной системы и 6-слойной звуковой катушки диаметром 38 мм спроектированы с помощью методов FEA, при этом была поставлена задача добиться максимальной симметрии магнитного поля в зазоре. И она была решена, что позволило получить выдающуюся линейность даже при больших ходах диффузора, нивелировав эффект модуляции индуктивности при перемещении катушки в зазоре. Другой важной задачей при моделировании геометрии магнитопроводов, непосредственно формирующих поле в зазоре, стало максимальное использование магнитного потока – это помогло добиться повышения силового фактора BL по сравнению с традиционными конструкциями. Большое внимание было уделено поведению диффузора динамика при его работе в закрытом ящике. Воздух внутри корпуса ведет себя как пружина – дополнительный подвес с нелинейными свойствами. Этот эффект тоже требует компенсации, чтобы получить максимальную линейность при больших ходах диффузора.

Сабвуферы Mille PRO Shallow имеют впечатляющие характеристики. Мощность 1000/500 Вт — пиковая и продолжительная — это невероятный результат для таких компактных сабвуферов. Для того чтобы обеспечить возможность продолжительной работы на большой мощности инженеры отдела разработок и исследований R&D Hertz создали технологию охлаждения AIR — Air Intercooling Revolution которая направляет воздушные потоки внутри конструкции динамика несколькими способами.

Каркас 38 мм звуковой катушки и цилиндрическое основание диффузора, к которому крепится центрирующая шайба, имеют радиальные вентиляционные отверстия. При перемещении диффузора вперед поток холодного воздуха через эту систему отверстий подается во внутреннюю полость за центральной частью пылезащитного колпачка и попадает непосредственно на обмотки звуковой катушки. При перемещении подвижной системы назад диффузор как поршень выводит нагретый воздух наружу в объем корпуса. Еще одним важным преимуществом технологии AIR является то верхний фланец магнитной системы, а это самая горячая часть динамика после звуковой катушки, также непосредственно подвергается воздействию охлаждающих воздушных потоков. В обычных конструкциях верхний фланец изолирован от воздушных потоков нижней частью корзины динамика.

Максимальная мощность, Вт : 1000
Мощность RMS, Вт : 500
Импеданс, Ом : 4
Чувствительность, дБ : 85
Частотный диапазон, Гц : 25 - 400
Материал диффузора : полипропилен
Диаметр звуковой катушки, мм : 38
Размер магнита, мм : 156 x 60 x 36

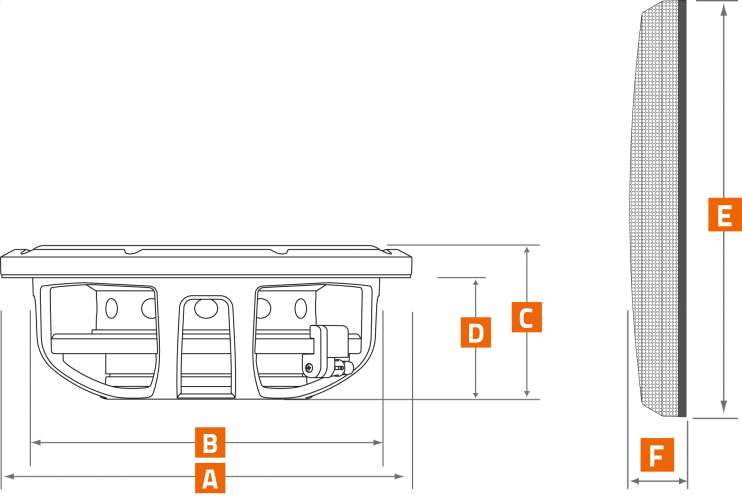

Монтажный диаметр, мм : 282,5
Монтажная глубина, мм : 88

D mm 262,59
Xmax mm 16,80
Re Ohm 3,4
Fs Hz 23
Le mH 3,75
Vas I 62,13
Mms g 320
Cms mm/N 0,15
BL T*m 18,7
Qts 0,42
Qes 0,45
Qms 6,3
Spl dB 85
